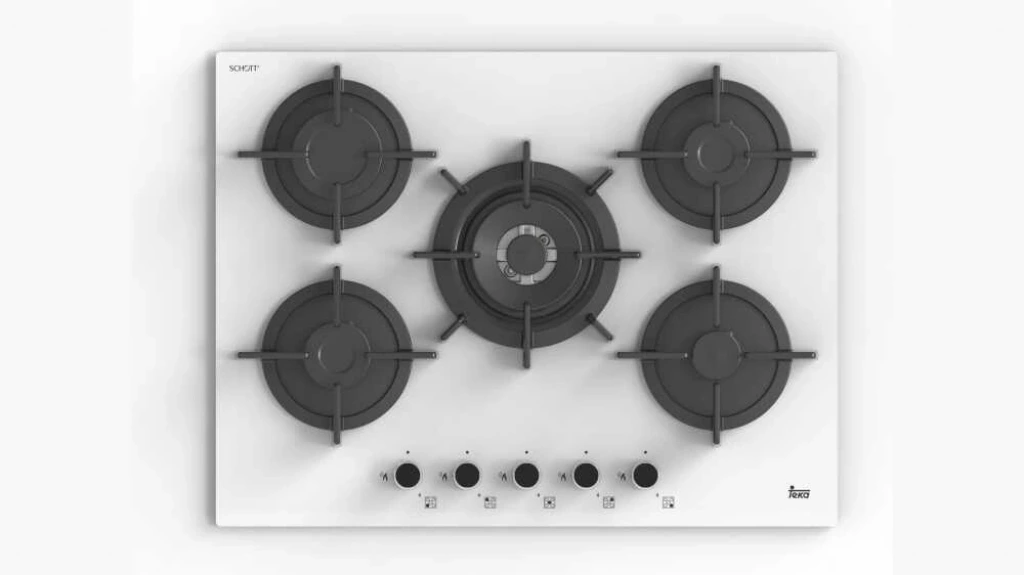

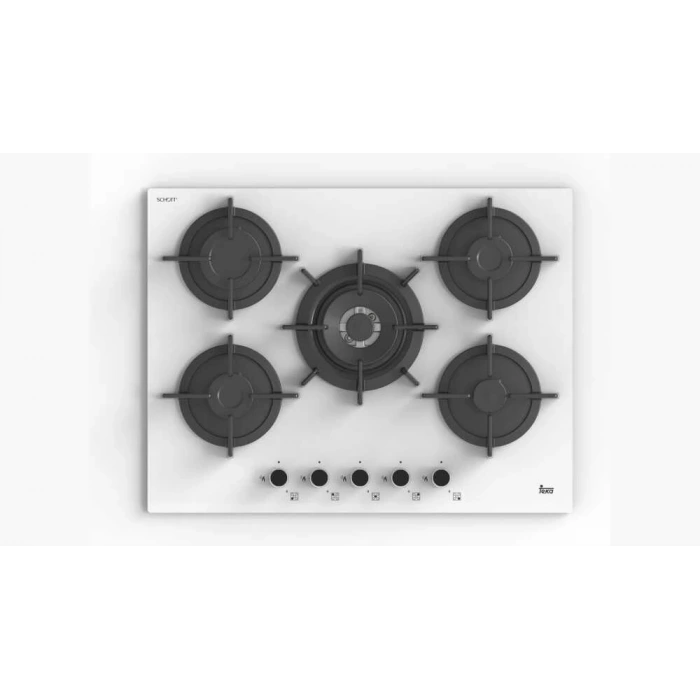

TEKA PAC 75.2 5G AI AL TR CI BEYAZ CAM OCAK

Genel Tasarım ve Yapı

• Yüzey: Yüksek dirençli beyaz seramik cam yüzey.

• Genişlik: 75 cm (Standart 60 cm'lik ocaklara göre daha geniş tencere alanı sağlar).

• Kontrol: Ön tarafa yerleştirilmiş ergonomik kumanda düğmeleri.

• Izgara Tipi: Dayanıklı ve profesyonel görünüm sunan tekli döküm ızgaralar.

Pişirme Gözleri ve Performans

Ocak üzerinde toplam 5 adet gazlı göz bulunur:

1. Wok Gözü (Merkez): Yüksek ısı gerektiren mühürleme ve hızlı pişirme işlemleri için çift halkalı (Double ring) güçlü brülör.

2. Hızlı Brülör: 1 adet.

3. Yarı Hızlı Brülör: 2 adet.

4. Ekonomik/Yardımcı Brülör: 1 adet (Küçük sos tencereleri için).

 Teknik Fonksiyonlar

• Ateşleme: Düğmeden otomatik ateşleme sistemi (AI).

• Güvenlik: Gaz kesme emniyeti (AL). Herhangi bir nedenle alev sönerse gaz akışı otomatik olarak durdurulur.

• Gaz Tipi: Fabrika çıkışlı doğalgaz uyumludur, ancak LPG (tüp) dönüşümü için uygun kitleri destekler.

Fiziksel Ölçüler

• Genişlik: Yaklaşık 750 mm.

• Derinlik: Yaklaşık 510 mm.

• Yükseklik: Yaklaşık 50-55 mm (Tezgah altı derinlik hariç).

Not: Ürünün montajı için tezgah üzerinde bırakılması gereken boşluk (kesim ölçüleri),cihazın dış boyutlarından biraz daha dardır. Montaj öncesi güncel kurulum şemasının kontrol edilmesi önerilir.






Alan	Minimum Mesafe
Arka Duvar ile Mesafe	50 mm
Yan Duvarlar ile Mesafe	150 mm
Davlumbaz ile Mesafe	650 mm (Gazlı ocaklar için standart)
Tezgah Kalınlığı	20 mm - 40 mm arası

---

ARKA DUVAR
   +-------------------+
   |      50 mm min.   |
   |   +-----------+   |
   |   |  KESİM    |   |
   |   |  ALANI    |   | <--- 480-490 mm (Derinlik)
   |   | (560 mm)  |   |
   |   +-----------+   |
   |                   |
   +-------------------+
        ÖN KENAR



• Havalandırma: Eğer ocağın altına bir fırın yerleştirilmeyecekse, alt kısmın hava alabilmesi için bir bölme paneli ile arasında en az 10 mm boşluk bırakılmalıdır.

• Sızdırmazlık: Ürünle birlikte gelen sızdırmazlık contasını cam kenarlarına dikkatlice yapıştırın; bu, yemek sularının tezgah içine sızmasını engeller.

• Gaz Bağlantısı: Gaz hortumunun keskin kenarlara temas etmediğinden ve bükülmediğinden emin olun.
