Kollektör Montajı Nasıl Yapılır? (Adım Adım Kurulum Rehberi)

Yerden ısıtma sisteminin beyni olan kollektörlerin doğru monte edilmesi, sistemin yıllarca sorunsuz, su sızdırmadan ve yüksek enerji verimliliğiyle çalışmasını sağlar. Hatalı yapılan bir montaj; su kaçaklarına, ısı dengesizliklerine ve yüksek faturalara yol açabilir. İster profesyonel bir tesisatçı olun ister projenizin nasıl ilerlediğini takip eden bir ev sahibi, standartlara uygun bir kollektör montajı için izlenmesi gereken temel adımlar şunlardır:

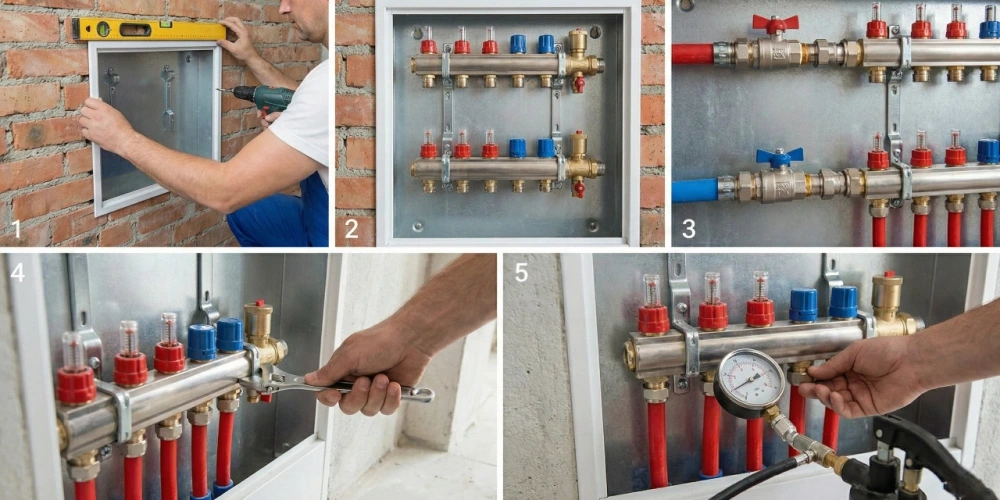

1. Doğru Yer Seçimi ve Kollektör Dolabının Montajı Kollektörün yerleştirileceği nokta, boru metrajlarının dengeli dağılabilmesi için genellikle evin veya ısıtılacak alanın tam merkezine yakın olmalıdır.

• Kollektör dolabı (sıva altı veya sıva üstü) terazide olacak şekilde duvara sabitlenir.

• Şap atıldıktan sonra dolabın kapağının zeminle uyumlu olması için montaj yüksekliği (genellikle bitmiş zeminden 40-50 cm yukarıda) dikkatlice ayarlanmalıdır.

2. Gidiş ve Dönüş Kollektörlerinin Sabitlenmesi

Dolap montajının ardından kollektör grupları kelepçeler yardımıyla dolap içerisine oturtulur.

• Kırmızı vanalı veya debimetreli olan üst grup gidiş (sıcak su) hattıdır.

• Mavi vanalı olan alt grup ise dönüş (soğuyan su) hattıdır. Kollektörlerin terazide (düz) durması, içeride hava birikmesini önlemek adına kritik bir detaydır.

3. Ana Hat Bağlantılarının Yapılması Isı kaynağından (kombi, ısı pompası veya kazan) gelen ana sıcak su borusu gidiş kollektörüne, soğuyan suyu geri götürecek boru ise dönüş kollektörüne bağlanır. Bu aşamada ana kesme vanaları (küresel vanalar) mutlaka takılmalıdır. Böylece gerektiğinde sistemin suyu evdeki diğer tesisatı etkilemeden kesilebilir.

4. Yerden Isıtma Borularının (PEX/PE-RT) Bağlanması

Kollektör montajının en hassas noktası, odalara dağılan boruların kollektör ağızlarına bağlanmasıdır.

• Boruların uçları özel makasla düz ve pürüzsüz bir şekilde kesilir.

• Borunun ucu kalibre edilerek yuvarlaklığı sağlanır.

• Eurocone (eurokon) rekorlar boruya geçirilir ve kollektör ağızlarına somun anahtarı ile aşırı güç uygulamadan, tatlı sert bir şekilde sıkılır. Aşırı sıkmak contalara zarar verip sızdırmazlığı bozabilir.

5. Otomatik Purjör ve Tahliye Vanalarının Eklenmesi Sistemdeki havayı otomatik olarak dışarı atmak için kollektör grubunun en uç kısımlarına otomatik purjör (hava atıcı) takılır. Ayrıca sistemin suyunu doldurup boşaltmak için tahliye muslukları da bu bölüme monte edilir.

6. Basınç ve Sızdırmazlık Testi (En Önemli Adım) Montaj bittikten ve şap dökülmeden hemen önce sistem mutlaka test edilmelidir.

• Tesisata test pompası ile su basılır ve çalışma basıncının yaklaşık 1.5 - 2 katı (genellikle 6-10 bar arası) basınca çıkarılır.

• Sistem en az 24 saat bu basınçta bekletilerek manometrede (basınç göstergesinde) düşüş olup olmadığı ve rekor diplerinde damlama olup olmadığı kontrol edilir.
